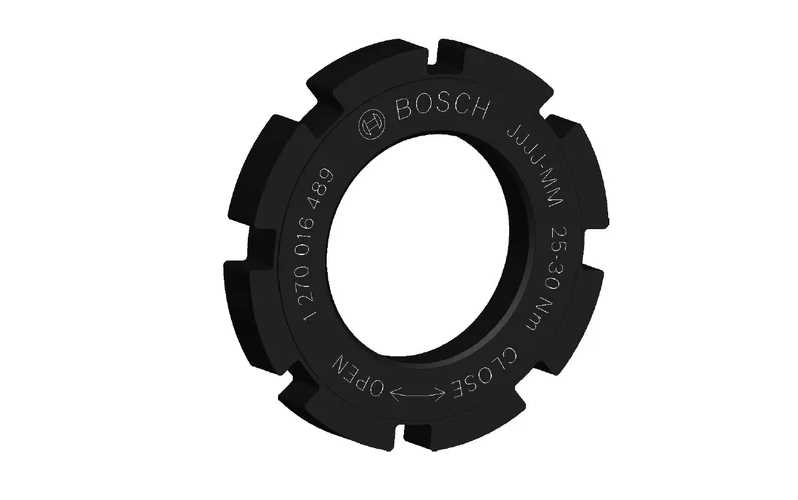

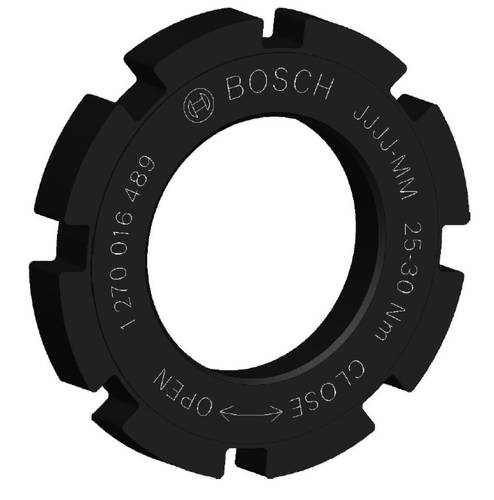

Der Bosch Verschlussring (Lockring) BDU3xx ist ein essenzielles Bauteil zur Befestigung des Kettenblatts oder der Spider-Spinnen an E-Bike-Motoren der 3. Generation von Bosch.
Hauptmerkmale & Technische Daten
Kompatibilität: Passend für Bosch-Motoren der 3. Generation (BDU3xx):
Active Line (ab MJ 2018)
Active Line Plus (ab MJ 2018)
Performance Line (ab MJ 2020)
Funktion: Fixiert das Kettenblatt bzw. die Kettenblattaufnahme auf der Tretlagerwelle der Drive Unit.
Material: Meist aus robustem Aluminium oder Kunststoff/Verbundwerkstoff gefertigt.
Gewinde: Linksgewinde oder Rechtsgewinde (je nach spezifischer Ausführung, in der Regel mit aufgedruckter Drehrichtung OPEN / CLOSE auf dem Ring).
Anzugsdrehmoment: Typischerweise zwischen 20–25 Nm oder 25–30 Nm (Achtung: Exakt auf den Aufdruck am Ring oder die Herstellervorgabe achten).
Wichtige Hinweise zur Montage
Spezialwerkzeug erforderlich: Für die Montage und Demontage wird eine passende Verschlussring-Nuss (Lockring Tool) speziell für Bosch Gen3 benötigt.
O-Ring beachten: Zwischen Verschlussring und Kettenblatt sitzt häufig ein Gummi-O-Ring, der das Festfressen verhindert und Feuchtigkeit abhält. Dieser sollte beim Wechsel geprüft oder erneuert werden.
